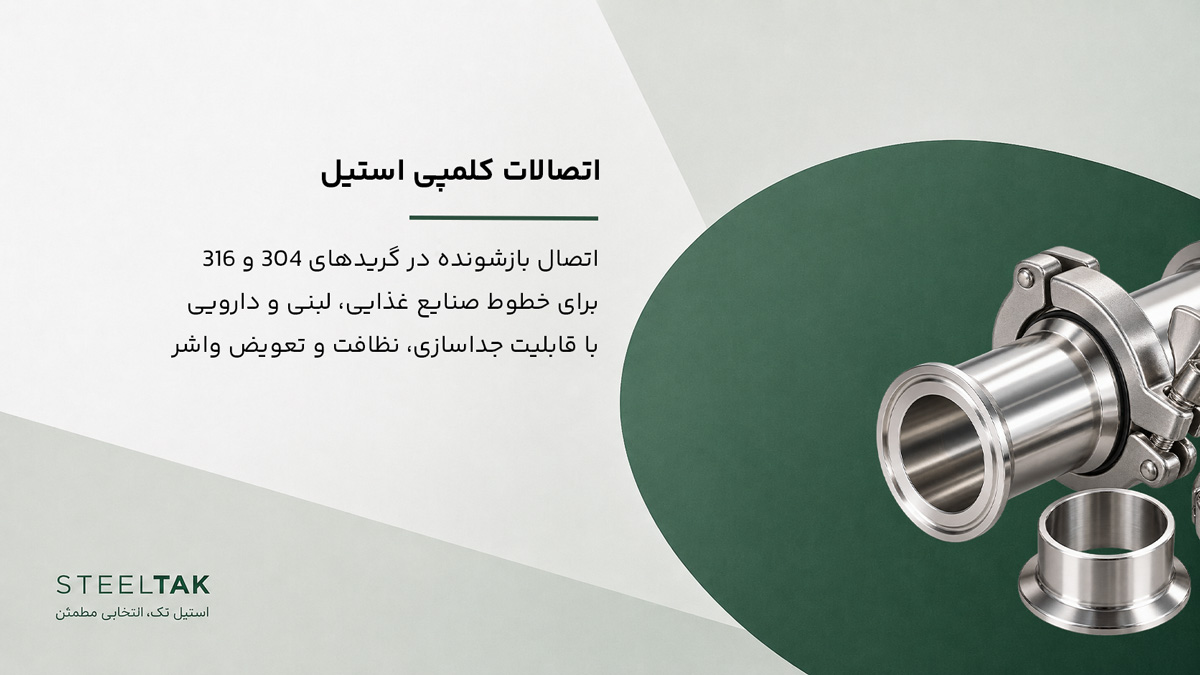

راهنمای خرید اتصالات کلمپی استیل | انتخاب گرید، سایز و بررسی قیمت

برای خرید اتصالات کلمپی استیل باید به نوع اتصال، سایز لوله، گرید استیل، جنس واشر و شرایط کاری سیستم توجه کنید. این اتصالات به دلیل نصب و جداسازی آسان، در خطوط انتقال سیالات صنایع غذایی، لبنی، دارویی و کاربردهای بهداشتی استفاده می‌شوند و امکان شست‌وشو، بازرسی و سرویس تجهیزات را ساده‌تر می‌کنند.

اتصالات کلمپی معمولاً از سه بخش اصلی شامل دو قطعه اتصال یا فِرول، یک واشر آب‌بندی و یک کلمپ تشکیل می‌شوند. انتخاب صحیح این اجزا به جلوگیری از نشتی و عملکرد مناسب سیستم کمک می‌کند. همچنین پیش از سفارش، باید سازگاری سایز، استاندارد ابعادی، جنس واشر و مقاومت اتصال در برابر فشار، دما و نوع سیال بررسی شود.

اتصالات کلمپی چیست و چگونه کار می‌کند؟

اتصال کلمپی نوعی اتصال مکانیکی بازشونده است که برای اتصال دو بخش از یک خط لوله یا اتصال لوله به تجهیزات طراحی می‌شود. در این روش، قطعات انتهایی در مقابل یکدیگر قرار می‌گیرند، واشر میان سطوح آب‌بندی قرار داده می‌شود و کلمپ با اعمال نیروی فشاری، مجموعه را محکم می‌کند.

برخلاف اتصال جوشی ، برای جدا کردن یک اتصال کلمپی معمولاً نیازی به برش لوله نیست. همین ویژگی باعث می‌شود این نوع اتصال در خطوطی که به شست‌وشوی دوره‌ای، تعویض واشر یا دسترسی به بخش‌های داخلی تجهیزات نیاز دارند، کاربرد زیادی داشته باشد.

اجزای اصلی اتصال کلمپی

هر مجموعه کلمپی متناسب با طراحی خود از چند جزء تشکیل می‌شود:

• فِرول یا قطعه انتهایی: بخش‌هایی که در دو طرف اتصال قرار می‌گیرند و سطوح لازم برای آب‌بندی را فراهم می‌کنند.
• واشر آب‌بندی: قطعه‌ای که میان دو سطح قرار می‌گیرد و از نشت سیال جلوگیری می‌کند.
• کلمپ: قطعه نگهدارنده‌ای که دو طرف اتصال را به هم فشرده می‌کند.
• مکانیزم قفل یا پیچ: بخشی که برای بستن و محکم کردن کلمپ استفاده می‌شود و طراحی آن به نوع اتصال بستگی دارد.

عملکرد صحیح این مجموعه به هماهنگی تمام اجزا وابسته است. استفاده از واشر نامناسب، بستن غیراصولی کلمپ یا انتخاب قطعات ناسازگار می‌تواند باعث نشتی، کاهش کیفیت آب‌بندی یا دشوار شدن باز و بسته کردن اتصال شود.

کاربرد اتصالات کلمپی استیل در صنایع مختلف

مهم‌ترین مزیت اتصالات کلمپی، امکان ایجاد اتصال بازشونده و دسترسی آسان‌تر به مسیر عبور سیال است. البته انتخاب این تجهیزات باید براساس الزامات بهداشتی، شرایط عملیاتی و استاندارد موردنیاز هر صنعت انجام شود.

صنایع غذایی و لبنی

در خطوط تولید مواد غذایی، شیر، ماست و سایر محصولات لبنی، تجهیزات باید به‌گونه‌ای طراحی شوند که امکان شست‌وشو و نظافت مؤثر آن‌ها وجود داشته باشد. اتصالات کلمپی در بخش‌هایی از این خطوط استفاده می‌شوند که باز کردن دوره‌ای اتصال یا دسترسی برای بازرسی اهمیت دارد.

انتخاب سطح مناسب، واشر سازگار با ماده غذایی و طراحی قابل شست‌وشو در این کاربردها اهمیت زیادی دارد. صرف استفاده از استیل ضدزنگ به‌تنهایی، به معنی بهداشتی بودن کل مجموعه نیست.

صنایع دارویی و بهداشتی

در تجهیزات دارویی و برخی خطوط تولید محصولات بهداشتی، کنترل آلودگی و قابلیت نظافت از الزامات مهم طراحی سیستم هستند. اتصالات کلمپی سازگار با استانداردهای موردنیاز می‌توانند در بخش‌هایی از خطوط انتقال سیال و تجهیزات فرایندی استفاده شوند.

در این کاربردها باید جنس قطعات، کیفیت سطح، قابلیت تمیزکاری و سازگاری واشر با فرایند شست‌وشو یا استریل‌سازی بررسی شود.

صنایع شیمیایی و خطوط انتقال سیالات

اتصالات کلمپی در برخی خطوط شیمیایی و فرایندی نیز کاربرد دارند؛ اما مناسب بودن آن‌ها به ماهیت سیال، فشار، دما و مقاومت شیمیایی قطعات وابسته است. برای سیالات خورنده یا شرایط کاری سخت، انتخاب گرید استیل و جنس واشر باید با دقت بیشتری انجام شود.

بنابراین، این اتصالات را نباید بدون بررسی محدودیت‌های طراحی برای هر نوع سیال یا فشار کاری مناسب دانست. برای بررسی سایر قطعات موردنیاز این خطوط، دسته اتصالات استیل صنایع غذایی را مشاهده کنید.

انواع اتصالات کلمپی براساس جنس استیل

گرید استیل یکی از عوامل مهم در انتخاب اتصال کلمپی است؛ زیرا ترکیب آلیاژی، مقاومت در برابر خوردگی و هزینه تمام‌شده را تحت تأثیر قرار می‌دهد. دو گرید پرکاربرد که هنگام بررسی این تجهیزات مطرح می‌شوند، استیل 304 و 316 هستند.

اتصالات کلمپی استیل 304

استیل 304 در بسیاری از کاربردهای عمومی و خطوط صنایع غذایی استفاده می‌شود. این گرید مقاومت مناسبی در برابر خوردگی در محیط‌های معمول دارد و برای طیف گسترده‌ای از تجهیزات فرایندی قابل بررسی است.

اگر خط لوله در معرض مواد خورنده شدید، محلول‌های کلریدی یا شرایط شیمیایی خاص قرار ندارد، استیل 304 می‌تواند یکی از گزینه‌های انتخاب باشد. با این حال، تصمیم نهایی باید براساس شرایط واقعی کار و مشخصات فنی قطعه انجام شود.

اتصالات کلمپی استیل 316

استیل 316 به دلیل وجود مولیبدن در ترکیب آلیاژی خود، معمولاً مقاومت بیشتری در برابر خوردگی حفره‌ای ناشی از کلریدها نسبت به استیل 304 دارد. به همین دلیل در برخی کاربردهای شیمیایی، دارویی و محیط‌های خورنده گزینه مناسب‌تری محسوب می‌شود.

با وجود این مزیت، استیل 316 در تمام شرایط مصون از خوردگی نیست. غلظت مواد شیمیایی، دما، زمان تماس و روش شست‌وشو همچنان بر عملکرد آن تأثیر می‌گذارند.

نکته: انتخاب گرید مناسب باید با توجه به نوع سیال، شرایط شست‌وشو، دما و مشخصات سازنده انجام شود؛ نه صرفاً براساس قیمت یا نام صنعت.

هزینه خرید اتصالات کلمپی استیل

هزینه خرید اتصالات کلمپی به گرید استیل، سایز، استاندارد ساخت و اجزای همراه بستگی دارد. برای برآورد اولیه، قیمت نمایش‌داده‌شده برای برخی مدل‌های کلمپ در فروشگاه‌های بررسی‌شده حدود ۸۰۰ تا ۹۰۰ هزار تومان برای هر عدد است. این بازه مربوط به نمونه‌های مشخص است و قیمت تمام سایزها یا مجموعه کامل شامل دو فرول، واشر و بست را پوشش نمی‌دهد.

مهم‌ترین عوامل مؤثر بر هزینه این تجهیزات عبارت‌اند از:

• گرید استیل: قیمت و ترکیب آلیاژی استیل 304 و 316 یکسان نیست.
• سایز اتصال: ابعاد قطعه و میزان مواد مصرفی بر هزینه ساخت تأثیر می‌گذارند.
• نوع و استاندارد اتصال: تفاوت در طراحی، ابعاد استاندارد و روش ساخت می‌تواند قیمت را تغییر دهد.
• کیفیت سطح و ساخت: کیفیت پرداخت و دقت ابعادی در هزینه قطعه مؤثر هستند.
• جنس واشر: واشرهای سازگار با سیال، دما و مواد شوینده ممکن است هزینه متفاوتی داشته باشند.
• اجزای همراه: باید مشخص شود مبلغ اعلام‌شده مربوط به بست تنهاست یا مجموعه کامل اتصال.
• موجودی و حجم سفارش: شرایط تأمین و تعداد موردنیاز می‌توانند بر مبلغ نهایی اثر بگذارند.

برای مقایسه پیشنهاد دو تأمین‌کننده، مشخصات فنی و اقلام همراه را یکسان در نظر بگیرید. این بازه، قیمت قطعی روز نیست؛ برای اطلاع از موجودی، مبلغ نهایی و شرایط سفارش، از صفحه استعلام قیمت کالا در استیل تک استفاده کنید.

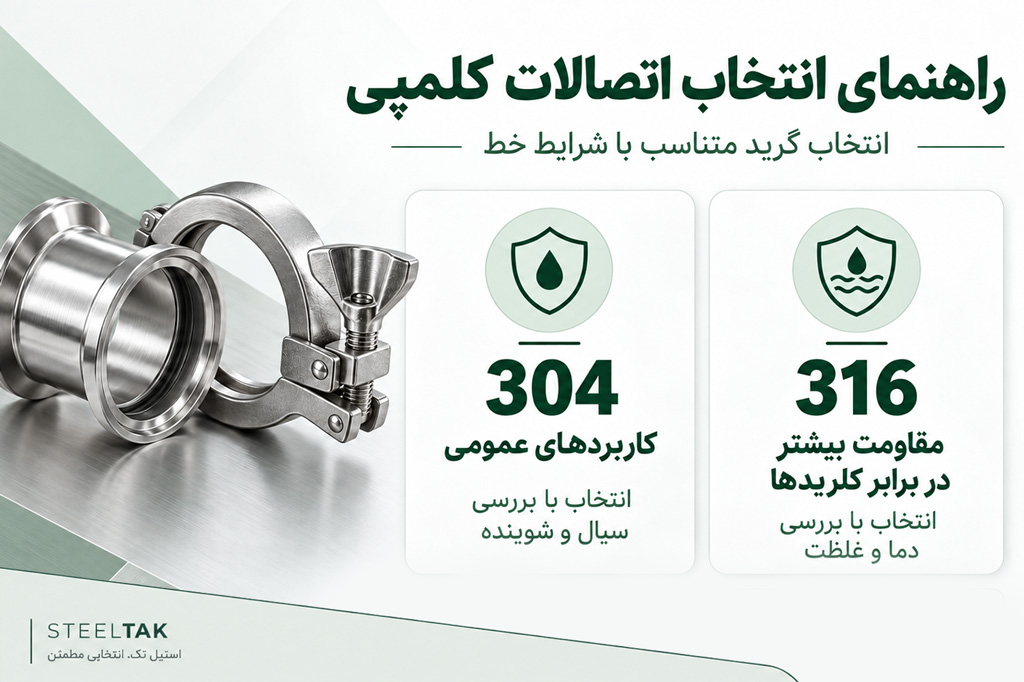

راهنمای انتخاب و خرید اتصالات کلمپی

برای انتخاب اتصال مناسب، بهتر است پیش از ثبت سفارش اطلاعات فنی خط لوله را مشخص کنید. این کار احتمال خرید قطعات ناسازگار و هزینه‌های ناشی از تعویض آن‌ها را کاهش می‌دهد.

۱. سایز و استاندارد اتصال را بررسی کنید

قطر خارجی لوله ، ابعاد قطعات انتهایی و استاندارد اتصال باید با یکدیگر سازگار باشند. صرف برابر بودن سایز اسمی دو قطعه برای اطمینان از تطابق آن‌ها کافی نیست؛ زیرا اتصالات تولیدشده براساس استانداردهای متفاوت ممکن است از نظر ابعادی با هم سازگار نباشند.

۲. گرید استیل را متناسب با محیط کاری انتخاب کنید

اگر اتصال در محیطی مرطوب یا در تماس با مواد شیمیایی قرار دارد، مقاومت به خوردگی اهمیت بیشتری پیدا می‌کند. در این شرایط باید ترکیب سیال، دمای کار و روش شست‌وشو بررسی شود تا گرید مناسب انتخاب شود.

۳. جنس واشر را نادیده نگیرید

واشر بخش مهمی از عملکرد اتصال کلمپی است. این قطعه باید در برابر سیال، دما و مواد شوینده مورد استفاده مقاومت کافی داشته باشد. همچنین در خطوط صنایع غذایی و دارویی، الزامات بهداشتی مربوط به جنس واشر باید در نظر گرفته شوند.

۴. فشار و دمای کاری را مشخص کنید

حداکثر فشار و دمای قابل تحمل اتصال به طراحی مجموعه، ابعاد، جنس واشر و مشخصات سازنده وابسته است. بنابراین نباید یک محدوده فشار یا دمای ثابت را برای تمام اتصالات کلمپی در نظر گرفت. اگر خط لوله تحت فشار یا دمای بالا کار می‌کند، تأیید مشخصات فنی مجموعه پیش از خرید ضروری است.

۵. اقلام همراه و تعداد موردنیاز را مشخص کنید

هنگام استعلام قیمت، مشخص کنید به چه تعداد اتصال، کلمپ و واشر نیاز دارید و آیا این قطعات به‌صورت مجموعه کامل عرضه می‌شوند یا جداگانه. این موضوع به‌ویژه در پروژه‌هایی که تعداد زیادی نقطه اتصال دارند، اهمیت دارد.

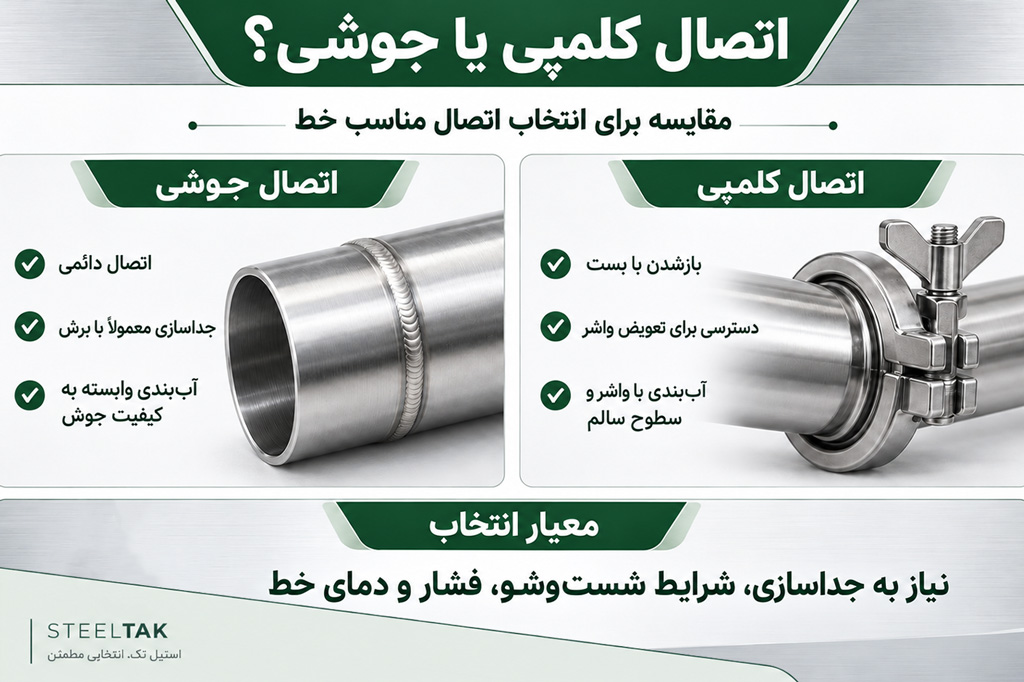

اتصالات کلمپی بهتر است یا اتصالات جوشی؟

انتخاب میان اتصال کلمپی و جوشی به نوع کاربرد و نیازهای تعمیر و نگهداری بستگی دارد. اتصال کلمپی امکان باز کردن و بستن مجدد را فراهم می‌کند و برای بخش‌هایی از سیستم که نیاز به بازرسی یا شست‌وشوی دوره‌ای دارند، می‌تواند گزینه مناسبی باشد.

در مقابل، اتصال جوشی برای ایجاد یک اتصال دائمی به کار می‌رود و در صورت اجرای اصولی، می‌تواند در طراحی خطوط لوله صنعتی نقش مهمی داشته باشد. البته جوشکاری به مهارت اجرایی، کنترل کیفیت و رعایت الزامات فنی نیاز دارد.

هیچ‌کدام از این روش‌ها برای تمام پروژه‌ها بهترین انتخاب نیستند. فشار کاری، الزامات بهداشتی، طراحی سیستم و دفعات نیاز به باز کردن خط باید مبنای تصمیم‌گیری باشند.

برای سفارش چه اطلاعاتی آماده کنیم؟

برای دریافت پیشنهاد فنی و قیمت دقیق‌تر، اطلاعات زیر را پیش از تماس با فروشنده آماده کنید:

• سایز و استاندارد اتصال موردنیاز
• گرید استیل، مانند 304 یا 316
• نوع سیال و شرایط محیطی
• حداقل و حداکثر دمای کاری
• فشار عملیاتی خط
• جنس واشر و الزامات بهداشتی
• تعداد قطعات و نیاز به کلمپ و واشر همراه

هرچه اطلاعات سفارش کامل‌تر باشد، امکان بررسی سازگاری قطعات و دریافت پیشنهاد متناسب با پروژه بیشتر خواهد بود.

خرید اتصالات کلمپی استیل از استیل تک

برای خرید اتصالات کلمپی، بهتر است علاوه بر قیمت، به مشخصات فنی، کیفیت ساخت، سازگاری قطعات و امکان دریافت اطلاعات دقیق پیش از سفارش توجه کنید. انتخاب نادرست سایز یا واشر می‌تواند باعث نشتی، توقف خط و افزایش هزینه‌های نگهداری شود. اگر سفارش شما شامل شیرآلات خط نیز می‌شود، مشخصات شیرهای صنایع غذایی را از نظر سایز و نوع اتصال با مجموعه کلمپی تطبیق دهید.

در صفحه اتصالات کلمپی استیل تک می‌توانید این گروه از اتصالات را بررسی کنید و برای انتخاب گزینه مناسب، مشخصات خط لوله و شرایط کاری خود را در نظر بگیرید. اگر درباره سایز، گرید استیل یا اجزای موردنیاز مطمئن نیستید، پیش از نهایی کردن سفارش، اطلاعات فنی مجموعه را با نیاز پروژه تطبیق دهید.

در آخر

اتصالات کلمپی استیل به دلیل نصب آسان، قابلیت جداسازی و امکان دسترسی برای نظافت و نگهداری، در بسیاری از خطوط صنایع غذایی، لبنی، دارویی و فرایندی کاربرد دارند. برای انتخاب صحیح این تجهیزات باید سایز و استاندارد اتصال، گرید استیل، جنس واشر، فشار و دمای کاری را هم‌زمان بررسی کنید. مقایسه مشخصات فنی و اقلام همراه نیز به شما کمک می‌کند قیمت‌ها را دقیق‌تر ارزیابی کنید و متناسب با شرایط پروژه تصمیم بگیرید.
