اتصالات ساکت ولد SW

اتصالات ساکت ولد SW زمانی به فهرست خرید می‌آیند که طراحی خط، اتصال سوکتی با جوش گوشه را مشخص کرده باشد. لوله داخل نشیمن اتصال قرار می‌گیرد و جوش در بیرون اجرا می‌شود. برای خرید، دانستن عبارت «ساکت ولد استیل» کافی نیست؛ سایز، کلاس، گرید، استاندارد و مشخصات لوله باید کنار هم تعیین شوند. در این راهنما، ابتدا معنای کلاس و تفاوت SW با روش‌های دیگر را روشن می‌کنیم، سپس به انتخاب قطعات، کنترل تحویل و اطلاعات استعلام در استیل تک می‌رسیم. هدف، خرید قطعه منطبق با مدارک پروژه و کاهش ابهام در سفارش است.

کلاس ۳۰۰۰ یعنی چه و چه چیزی را نمی‌گوید؟

کلاس اتصال یک شناسه در چارچوب استاندارد مربوط است؛ نباید آن را فشار مجاز ثابت برای هر جنس و هر دما دانست. عبارت «کلاس ۳۰۰۰» به‌تنهایی اجازه نمی‌دهد فشار بهره‌برداری را برابر یک عدد ثابت قرار دهید. انتخاب نهایی باید با مبنای طراحی، جنس، دما، مشخصات لوله و الزامات کد پروژه کنترل شود.

مرجع شناخته‌شده این گروه، استاندارد ASME B16.11 برای اتصالات فورج است. معرفی رسمی این استاندارد، کلاس‌های ۳۰۰۰، ۶۰۰۰ و ۹۰۰۰ را برای سرهای ساکت ولد بیان می‌کند. این دسته‌بندی به معنی موجود بودن تمام کلاس‌ها برای تمام مدل‌ها و اندازه‌های فروشگاه نیست؛ مشخصات کالای مورد سفارش را جداگانه تأیید کنید.

در معرفی ASME، دامنه این استاندارد شامل «socket-welding and threaded forged fittings» است؛ یعنی اتصال‌های فورج ساکت ولد و رزوه‌ای، با الزامات مخصوص هر گروه.

یک خطای رایج دیگر، یکی دانستن کلاس اتصال با رده یا Schedule لوله است. این دو، یک مشخصه واحد نیستند. مسئول طراحی باید سازگاری اتصال با لوله انتخاب‌شده را بررسی کند. در استعلام، هر دو را بنویسید تا فروشنده مجبور نباشد از روی یکی، دیگری را حدس بزند.

SW، بات ولد و رزوه‌ای را از شکل اتصال تشخیص دهید

در ساکت ولد، انتهای لوله داخل حفره اتصال قرار می‌گیرد و جوش گوشه در محل تماس بیرونی اجرا می‌شود. در بات ولد، سر لوله و اتصال در امتداد هم قرار می‌گیرند و اتصال لب‌به‌لب ساخته می‌شود. در نوع رزوه‌ای، اتصال با درگیری دنده‌ها شکل می‌گیرد. هر سه روش می‌توانند در پروژه‌های صنعتی دیده شوند، اما الزامات نصب و ارزیابی آن‌ها متفاوت است.

SW در بسیاری از کاربردهای لوله‌کشی با قطر کوچک بررسی می‌شود. سادگی نسبی هم‌راستا کردن قطعات می‌تواند مزیت اجرایی باشد، ولی وجود نشیمن و شکاف داخلی، محدودیت‌هایی هم ایجاد می‌کند. برای سرویس‌هایی که خوردگی شیاری یا پاک‌سازی داخل خط حساس است، پذیرش این هندسه باید در طراحی بررسی شود.

برای مقایسه مدل‌های صنعتی لب‌به‌لب، اتصالات جوشی BW و برای اتصال قابل باز کردن، اتصالات دنده‌ای را ببینید. تغییر روش اتصال باید با تأیید فنی انجام شود؛ موجود بودن یک قطعه جایگزین، دلیل کافی برای تغییر مشخصات خط نیست.

انتخاب قطعه را از نقشه مسیر شروع کنید

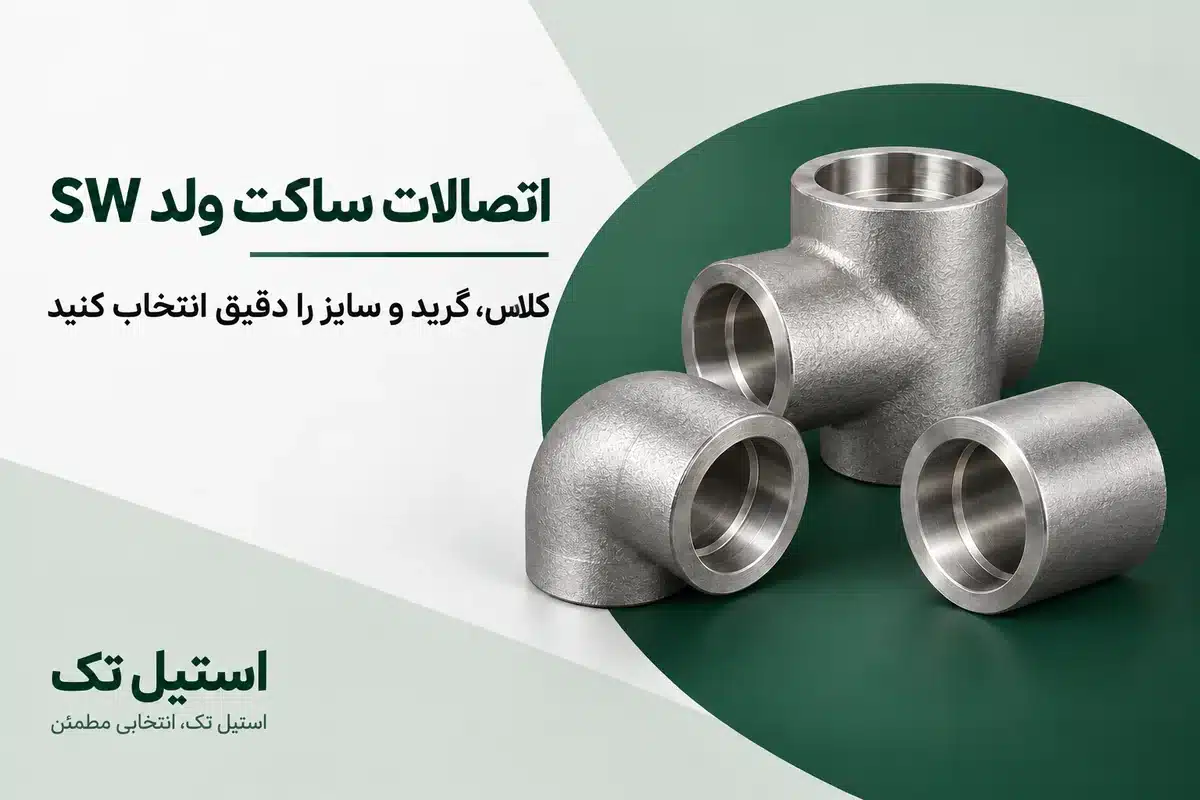

زانوی ساکت ولد مسیر را تغییر می‌دهد و زاویه آن باید در سفارش مشخص باشد. برای سه‌راهی، اندازه شاخه و مسیر اصلی را جدا بنویسید. بوشن برای اتصال بخش‌های هم‌راستا و درپوش برای بستن انتها کاربرد دارد. در تبدیل‌ها نیز نوع آرایش و ابعاد دو سمت باید از روی نقشه یا دیتاشیت تأیید شود.

بوشن کامل و نیم‌بوشن را صرفاً بر اساس کوتاه و بلند بودن انتخاب نکنید؛ کاربرد و نحوه اتصال آن‌ها به مجموعه متفاوت است. همچنین ساکولت، فلنج ساکت ولد و اتصال فورج معمولی را زیر یک مشخصات یکسان قرار ندهید. استاندارد محصول و طراحی اتصال انشعابی یا فلنجی باید متناسب با همان قطعه تعیین شود.

این گروه زیرمجموعه اتصالات استیل صنعتی است. در یک فهرست خرید مناسب، هر ردیف شامل نام قطعه، تعداد، سایز هر دهانه، کلاس، جنس و استاندارد است. شماره نقشه یا شماره ردیف متریال پروژه را هم اضافه کنید تا بررسی پیشنهاد فروشنده و کنترل تحویل آسان‌تر شود.

۳۰۴ و ۳۱۶؛ نام آلیاژ باید قابل ردیابی باشد

انتخاب استیل به نوع سیال و شرایط خوردگی وابسته است. ۳۱۶ به دلیل مولیبدن در بسیاری از محیط‌های کلریدی مقاومت بهتری از ۳۰۴ دارد، اما برای هر غلظت، دما و وضعیت توقف سیال مناسب نیست. در اتصال سوکتی، حساسیت به محیط‌های مستعد خوردگی شیاری نیز باید توسط مسئول فنی ارزیابی شود.

برای اتصالات فورج استنلس، مشخصاتی مانند ASTM A182 و گریدهای متناظر ممکن است در مدارک پروژه ذکر شوند. عنوان دقیق را از همان مشخصات بگیرید؛ استاندارد ابعادی و استاندارد متریال دو نقش متفاوت دارند. درج B16.11 روی درخواست، جای تعیین گرید و مدرک متریال را نمی‌گیرد.

اگر پروژه F316L یا گرید دوگانه تأییدشده می‌خواهد، همین شرط باید در سفارش و گواهی کنترل شود. از روی عبارت کلی «۳۱۶» یا ظاهر سطح نمی‌توان انطباق با گرید درخواستی را نتیجه گرفت. روش احراز آلیاژ، نیاز به PMI و نوع گواهی را پیش از خرید توافق کنید؛ همه سفارش‌ها الزام یکسان ندارند.

فاصله انتهای لوله؛ جزئیاتی که به اجرا مربوط است

در مونتاژ SW، فاصله انتهای لوله تا کف نشیمن موضوع مهمی است و باید مطابق کد، دستورالعمل جوشکاری و مدارک مصوب پروژه تنظیم شود. لوله را نباید بدون بررسی الزامات، تا انتهای سوکت تحت فشار نگه داشت و همان وضعیت را مبنای جوشکاری گرفت. عدد و روش اجرایی را از مرجع معتبر همان پروژه بگیرید.

این فاصله، ویژگی روش اتصال است و با زیاد کردن جوش بیرونی حذف نمی‌شود. در سرویس‌هایی که هندسه داخلی یا تجمع مواد اهمیت دارد، بررسی مناسب بودن SW باید پیش از خرید انجام شده باشد. استفاده از قطعه ضخیم‌تر نیز به‌تنهایی این محدودیت هندسی را برطرف نمی‌کند.

ابعاد جوش گوشه، آماده‌سازی، متریال مصرفی و صلاحیت جوشکار باید در مدارک اجرایی مشخص شود. ظاهر حجیم جوش نشانه قطعی کیفیت نیست. قطعات باید بدون استفاده از نیروی اتصال برای اصلاح ناهم‌راستایی مونتاژ شوند و ساپورت مسیر نیز با طراحی هماهنگ باشد. این موارد برای خطوط دارای لرزش و چرخه حرارتی اهمیت بیشتری پیدا می‌کنند.

هنگام تحویل چه چیزهایی را کنترل کنیم؟

برای انبار پروژه، قطعات با ظاهر مشابه اما کلاس یا گرید متفاوت را با نشانه‌گذاری روشن نگه دارید. مخلوط شدن اقلام پس از باز کردن بسته‌بندی، ردیابی را دشوار می‌کند. اگر مشخصات لازم روی قطعه خوانا نیست، انطباق را از مسیر کنترل کیفیت پیگیری کنید و آن را به حدس تیم نصب نسپارید. در سفارش مرحله‌ای نیز شماره ردیف و مدارک هر محموله را ثبت کنید تا قطعات بعدی با مشخصات مصوب قبلی تطبیق داده شوند.

پیش از نصب، تعداد و نوع قطعات را با سفارش تطبیق دهید و نشانه‌گذاری، گرید، کلاس و اطلاعات ردیابی موردنیاز را بررسی کنید. شکستگی، ضربه، آلودگی، زنگ ناشی از آلودگی خارجی یا آسیب نشیمن باید مطابق روش کنترل پروژه ارزیابی شود. قطعه‌ای که هنوز جوش نخورده، راحت‌تر قابل تعویض و رسیدگی است.

ابعاد سوکت و عمق نشیمن را طبق استاندارد و طرح کنترل کیفیت بررسی کنید. صرف ورود لوله به حفره، انطباق ابعادی را ثابت نمی‌کند. در سفارش‌های حساس، کنترل نمونه یا بررسی مدارک پیش از ارسال می‌تواند از توقف نصب جلوگیری کند. دامنه بازرسی باید با سطح اهمیت و الزامات خرید هماهنگ باشد.

پس از نصب، آزمون و بازرسی بر اساس کد و برنامه مصوب انجام می‌شود. دسترسی به سطح جوش و محدودیت‌های روش‌های آزمون باید در انتخاب روش بازرسی لحاظ شود. قبول شدن در یک بررسی ظاهری، به‌تنهایی جایگزین تمام آزمون‌های خواسته‌شده نیست؛ همان‌طور که آزمون فشار، مشخصات متریال را تأیید نمی‌کند.

قیمت ساکت ولد را با یک استعلام کامل مقایسه کنید

گرید، کلاس، سایز، شکل قطعه، برند، استاندارد، تعداد و مدارک روی قیمت اثر دارند. برای خرید پروژه‌ای، هزینه تأیید مدارک، کنترل و بسته‌بندی را هم مشخص کنید. پیشنهاد دو فروشنده زمانی قابل مقایسه است که همه این موارد یکسان باشد؛ تفاوت مبلغ ممکن است از تفاوت دامنه تأمین ناشی شود.

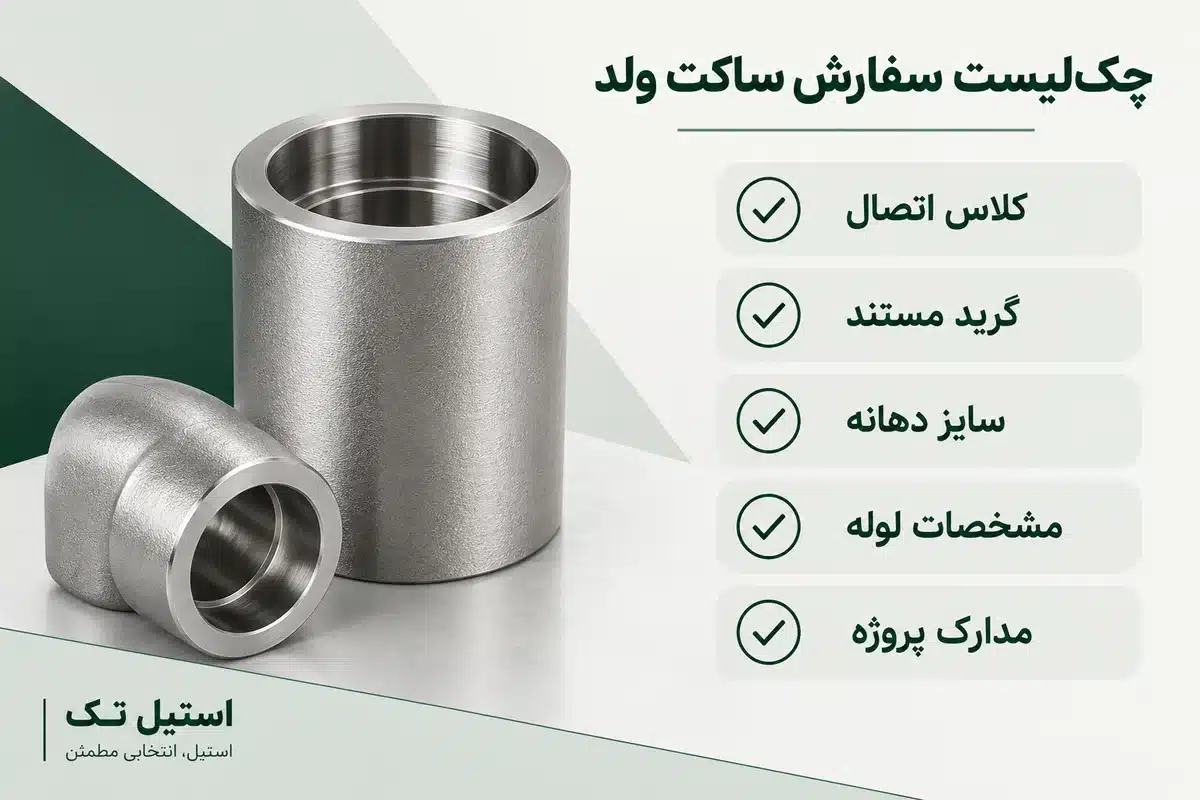

برای مثال، درخواست «بوشن SW نیم اینچ» هنوز مبهم است. با افزودن کلاس مصوب، گرید مستند، استاندارد، مشخصات لوله و تعداد، استعلام به یک ردیف قابل بررسی تبدیل می‌شود. اگر سازنده یا مبدأ خاصی الزام است، آن را نیز از ابتدا بنویسید. همچنین مشخص کنید تحویل تمام اقلام باید یک‌جا باشد یا تحویل مرحله‌ای برای برنامه نصب قابل قبول است.

برای استعلام از استیل تک، فهرست اقلام را همراه شرایط سرویس و مدارک لازم ارسال کنید. در صورت جایگزینی قطعه موجود، عکس نشانه‌گذاری و مشخصات لوله را هم اضافه کنید. پس از تطبیق فنی، قیمت روز، زمان تأمین و شرایط تحویل را نهایی کنید تا سفارش شما با آنچه تیم نصب و کنترل کیفیت نیاز دارد هماهنگ باشد.
