اتصالات دنده‌ای

برای خرید اتصالات دنده‌ای استیل، پیش از مقایسه قیمت باید سه چیز روشن باشد: رزوه قطعه مقابل چیست، اتصال با چه سیالی تماس دارد و فشار و دمای طراحی چقدر است. یک زانوی ۳۰۴ با سایز درست، اگر رزوه متفاوتی داشته باشد، انتخاب مناسبی برای خط شما نیست. این دسته برای اتصال رزوه‌ای لوله‌ها، تغییر مسیر، انشعاب‌گیری و اتصال تجهیزات کاربرد دارد و امکان مونتاژ بدون جوشکاری را فراهم می‌کند. در ادامه، تفاوت رزوه‌ها، کاربرد قطعات و اطلاعات لازم برای استعلام را بررسی می‌کنیم تا از میان محصولات استیل تک، گزینه سازگار با پروژه را انتخاب کنید.

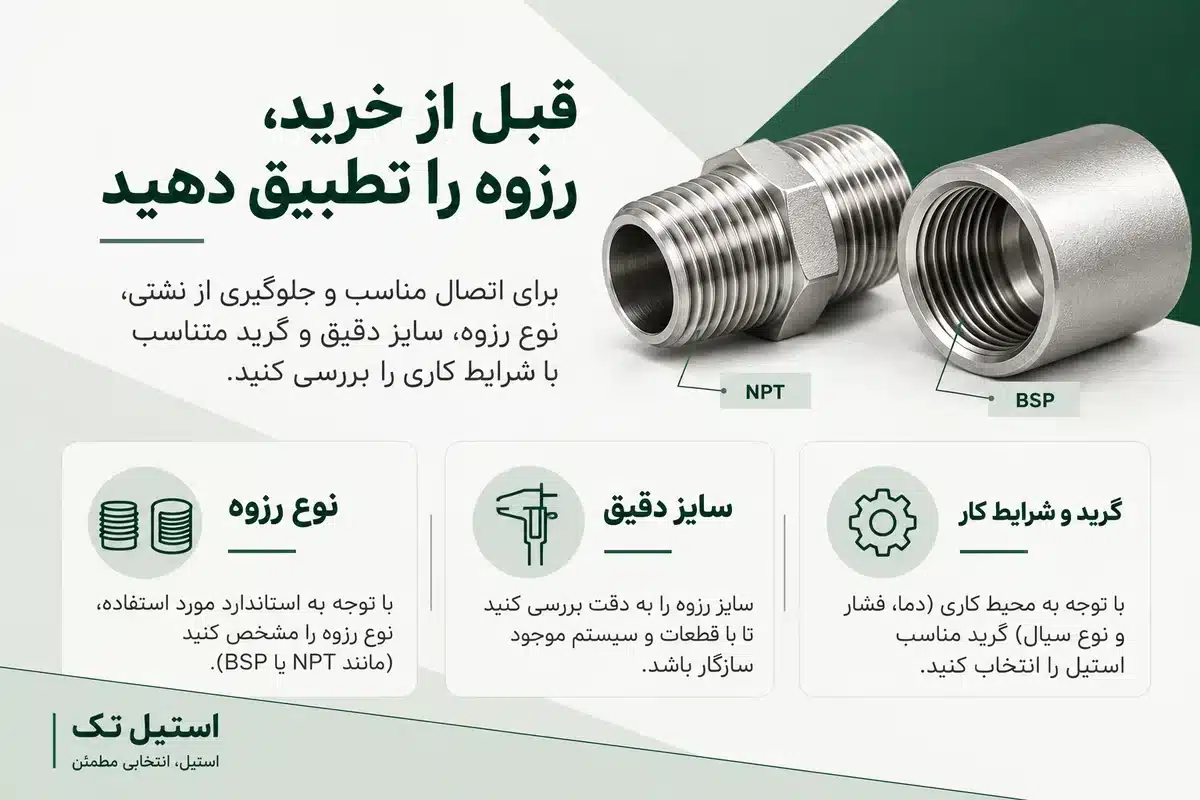

اول رزوه را مشخص کنید؛ سایز به‌تنهایی کافی نیست

عبارت «نیم اینچ» تمام مشخصات یک اتصال را بیان نمی‌کند. نوع رزوه، نر یا ماده بودن دو سر، گام و شکل آب‌بندی نیز باید با قطعه مقابل هماهنگ باشد. اگر در تعمیرات، نام رزوه قبلی را نمی‌دانید، عکس واضح، نمونه قطعه یا نقشه تجهیز را برای بررسی ارائه کنید. اندازه‌گیری یک قطر با کولیس، بدون کنترل گام و مخروطی بودن، برای تشخیص قطعی کافی نیست.

NPT و خانواده BSP دو نام پرتکرار در سفارش‌های اتصالات رزوه‌ای هستند. NPT رزوه مخروطی با زاویه پروفیل ۶۰ درجه دارد؛ BSP بر مبنای پروفیل ۵۵ درجه است و گونه‌های موازی و مخروطی دارد. شباهت ظاهری یا چند دور بسته شدن، دلیل سازگاری این دو خانواده نیست. اتصال نامتناسب می‌تواند در ابتدا محکم به نظر برسد، اما در شرایط کار، نشتی یا آسیب رزوه ایجاد کند.

در رزوه موازی، آب‌بندی ممکن است به واشر، اورینگ یا سطح مخصوص وابسته باشد. بنابراین برای هر قطعه نباید نسخه یکسان «نوار تفلون بیشتر» پیچید. روش آب‌بندی را از طراحی اتصال و دستور سازنده بگیرید؛ جنس ماده آب‌بند نیز باید با سیال، دما و الزامات فرایند سازگار باشد.

از زانو تا مهره‌ماسوره؛ هر قطعه کدام مسئله را حل می‌کند؟

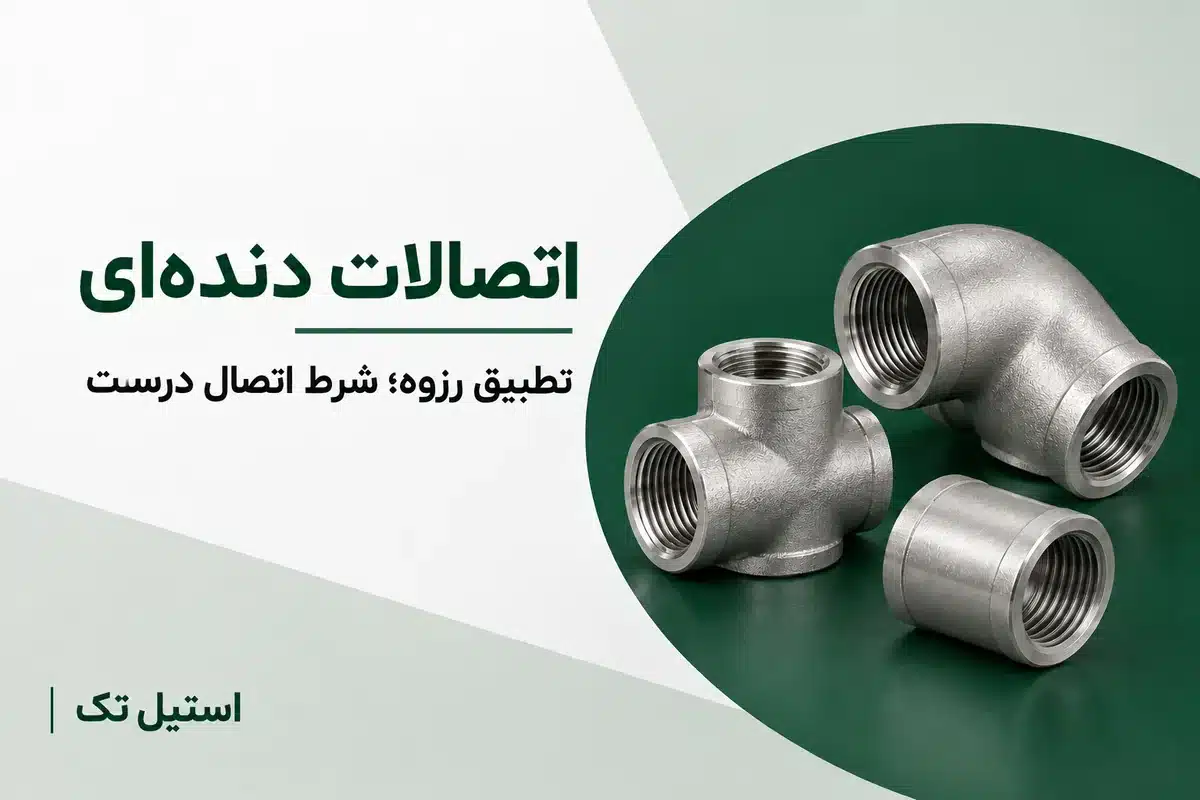

انتخاب شکل اتصال از روی مسیر واقعی لوله انجام می‌شود. زانو برای تغییر جهت است، سه‌راهی انشعاب می‌سازد و تبدیل، دو اندازه متفاوت را به هم متصل می‌کند. زاویه زانو و اندازه هر سه دهانه سه‌راهی را در سفارش جداگانه بنویسید. عنوان کلی «سه‌راهی استیل» برای یک انشعاب تبدیلی، اطلاعات کافی به فروشنده نمی‌دهد.

بوشن معمولاً برای اتصال دو سر بیرون‌دنده و مغزی برای اتصال دو سر داخل‌دنده استفاده می‌شود. طول مغزی، طول رزوه و فضای در دسترس آچار هم مهم است؛ قطعه‌ای که از نظر سایز درست باشد، ممکن است در فضای محدود کنار پمپ یا شیر به‌خوبی نصب نشود. برای بستن انتهای مسیر نیز باید میان درپوش داخل‌دنده و پلاگ بیرون‌دنده تفاوت گذاشت.

مهره‌ماسوره در نقاطی مفید است که سرویس تجهیز یا جدا کردن بخشی از مسیر پیش‌بینی شده باشد. این اتصال امکان باز کردن موضعی را فراهم می‌کند و نیاز به چرخاندن کل لوله را کاهش می‌دهد. با این حال، نوع نشیمن و اجزای آب‌بندی آن باید بررسی شود؛ قطعات داخلی دو برند یا دو مدل را صرفاً به دلیل هم‌اندازه بودن قابل تعویض فرض نکنید.

این گروه بخشی از خانواده اتصالات استیل صنعتی است. هنگام تهیه فهرست خرید، ابتدا قطعات هر مسیر را روی نقشه مشخص کنید و سپس تعداد، جنس و نوع دو سر را کنار هر ردیف بنویسید. این کار خطای سفارش‌های چندقلمی را کمتر می‌کند.

اتصالات دنده‌ای ۳۰۴ بخریم یا ۳۱۶؟

استیل ۳۰۴ برای بسیاری از محیط‌های عمومی با شرایط خوردگی مناسب، گزینه قابل بررسی است. استیل ۳۱۶ به دلیل داشتن مولیبدن، در بسیاری از محیط‌های کلریدی مقاومت بهتری در برابر خوردگی موضعی دارد؛ اما این برتری به معنی مناسب بودن برای هر غلظت نمک، هر دما یا هر ماده شیمیایی نیست. اطلاعات واقعی سیال باید مبنای تصمیم باشد.

برای انتخاب گرید، فقط نام فرایند، مثلاً «آب» یا «مواد شوینده»، کافی نیست. کیفیت آب، مقدار کلرید، دمای کار، زمان تماس، احتمال توقف سیال و مواد شست‌وشو را نیز بررسی کنید. اگر قطعه در فضای ساحلی نصب می‌شود، شرایط بیرونی هم اهمیت دارد؛ حتی اگر سیال داخل لوله نسبتاً کم‌خورنده باشد.

در سفارش‌هایی که گریدهای کم‌کربن اهمیت دارند، عنوان کامل مانند 316L و مدرک متریال را مطالبه کنید. عبارت‌های ۳۱۶ و ۳۱۶L را بدون بررسی گواهی، مترادف نگیرید. آزمون آهنربا نیز روش قطعی شناسایی ۳۰۴ و ۳۱۶ نیست. اگر تأیید آلیاژ برای پروژه ضروری است، روش آزمون و مدارک پذیرش باید از قبل توافق شود.

قیمت اتصالات دنده‌ای استیل را با مشخصات برابر بسنجید

قیمت به گرید، ابعاد، شکل قطعه، روش ساخت، استاندارد، برند، تعداد و مدارک درخواستی وابسته است. یک اتصال عمومی ریختگی را نمی‌توان فقط با نگاه به سایز، با اتصال فورج فشارقوی مقایسه کرد. وزن بیشتر نیز به‌تنهایی اثبات کیفیت یا فشار مجاز بالاتر نیست؛ انطباق با مشخصات فنی معیار اصلی است.

کلاس درج‌شده روی کالا، فشار مجاز ثابت در تمام دماها نیست. صفحه رسمی استاندارد ASME B16.11 دامنه اتصالات فورج رزوه‌ای و ساکت ولد را توضیح می‌دهد. این استاندارد را نباید به همه اتصالات دنده‌ای بازار تعمیم داد. استاندارد قابل استناد هر محصول باید در مشخصات همان کالا یا مدارک سازنده آمده باشد.

در معرفی رسمی ASME B16.11 آمده است: «This Standard covers ratings, dimensions, tolerances, marking and material requirements»؛ یعنی انتخاب این اتصالات به بررسی هم‌زمان مشخصات فنی نیاز دارد.

برای دریافت قیمت قابل مقایسه، این اطلاعات را یک‌جا بفرستید:

• نام قطعه و تعداد؛ برای مثال زانو ۹۰ درجه یا بوشن کامل.
• سایز هر دهانه و آرایش داخل‌دنده یا بیرون‌دنده.
• نوع دقیق رزوه و استاندارد موردنیاز.
• گرید، کلاس و شرایط فشار و دما.
• نیاز به گواهی متریال، برند مشخص یا تأیید نمونه.

در استیل تک، مبنای بررسی را مشخصات همان محصول قرار دهید و پیش از نهایی کردن سفارش، موجودی و شرایط روز استعلام را کنترل کنید. برای پروژه‌ای که چند مرحله خرید دارد، ثابت ماندن مشخصات فنی میان سفارش‌های مختلف از یکسان بودن ظاهر قطعات مهم‌تر است.

سه خطای نصب که هزینه خرید را بیشتر می‌کند

اولین خطا، سفت کردن بیش از حد است. فشار زیاد آچار می‌تواند رزوه یا بدنه را آسیب بزند و مشکل آب‌بندی را پنهان کند. میزان درگیری و روش بستن باید با دستور سازنده تطبیق داشته باشد. تلاش برای هم‌جهت کردن زانو با اعمال نیروی اضافی نیز راه مطمئنی برای اصلاح موقعیت نیست.

خطای دوم، استفاده از اتصال برای کشیدن لوله‌های ناهم‌راستا به سمت یکدیگر است. ابتدا هم‌راستایی و ساپورت مسیر را اصلاح کنید. وزن تجهیز، لرزش پمپ و تنش لوله نباید بدون بررسی به اتصال منتقل شود. رزوه‌ای که هنگام نصب تحت بار نامناسب قرار می‌گیرد، ممکن است در آزمون اولیه مشکل واضحی نشان ندهد.

خطای سوم، بی‌توجهی به تمیزی رزوه و خطر گیرپاژ استیل است. براده، آلودگی یا روش نامناسب مونتاژ می‌تواند به درگیری رزوه آسیب بزند. ماده روانکار یا آب‌بند باید برای همان سرویس مجاز باشد؛ به‌ویژه جایی که پاکیزگی سیال اهمیت دارد. پس از نصب نیز آزمون نشتی طبق روش مصوب پروژه انجام شود.

چه زمانی اتصال رزوه‌ای را دوباره بررسی کنیم؟

در تعویض قطعه قدیمی، وضعیت طرف مقابل را هم ببینید. اگر رزوه لوله یا شیر فرسوده، ضربه‌خورده یا تغییرشکل‌داده باشد، خرید اتصال نو لزوماً مشکل را حل نمی‌کند. تعمیرکار باید سلامت اجزای جفت‌شونده را ارزیابی کند. بهتر است نمونه قدیمی را تا پایان تطبیق نگه دارید و تنها بر اساس اندازه‌ای که از ظاهر آن حدس زده می‌شود سفارش ندهید.

در خرید عمده، تأیید یک نمونه پیش از سفارش همه اقلام می‌تواند مفید باشد؛ به‌خصوص اگر اطلاعات تجهیز موجود ناقص است. نمونه باید از نظر ابعاد، نوع رزوه و مدارک با کالای نهایی یکسان باشد. نتیجه بررسی را در فهرست خرید ثبت کنید تا سفارش بعدی به همان مشخصات ارجاع دهد و دوباره از روی عکس یا حافظه انتخاب نشود.

اگر مسیر لرزش قابل‌توجه، چرخه حرارتی شدید یا الزام ویژه پاک‌سازی دارد، انتخاب رزوه‌ای باید با مسئول فنی بازبینی شود. امکان باز شدن، به‌تنهایی دلیل مناسب بودن آن برای همه نقاط خط نیست. برای اتصال دائمی صنعتی، اتصالات جوشی BW و برای آرایش سوکتی، اتصالات ساکت ولد SW را با الزامات پروژه مقایسه کنید.

فرض کنید یک شیر موجود رزوه NPT دارد و قرار است با بوشن به خط متصل شود. ترتیب درست خرید این است: مشخص کردن جنس و رزوه شیر، کنترل سایز و شرایط سرویس، انتخاب اتصال سازگار و سپس مقایسه پیشنهادهای قیمت. اگر این ترتیب برعکس شود، ارزان‌ترین قطعه می‌تواند هزینه تعویض، توقف و دوباره‌کاری ایجاد کند. مشخصات یا تصویر قطعه مقابل را کنار فهرست اقلام برای استیل تک ارسال کنید تا استعلام بر پایه اطلاعات کامل انجام شود.
