شش پهلو استیل

شش پر استیل برای ساخت قطعاتی استفاده می شود که باید با آچار باز و بسته شوند یا به شکل مشخصی ماشین کاری شوند. این مقطع توپر شش ضلعی، در تولید مهره، قطعات رزوه دار و اتصالات فلزی کاربرد دارد و می تواند بخشی از مراحل آماده سازی قطعه را ساده تر کند. هنگام خرید شش پر استیل، به اندازه آچارخور توجه کنید، یعنی فاصله بین دو سطح صاف و روبه روی هم، نه فاصله بین دو گوشه. گرید استیل، طول شاخه و وزن آن هم از مشخصاتی هستند که باید پیش از سفارش بررسی شوند. با مشخص بودن این موارد، می توانید شش پر مناسب را از محصولات استیل تک انتخاب کنید و هزینه خرید را دقیق تر با نیاز قطعه بسنجید.

سایز شش‌پر را از کجا اندازه بگیریم؟

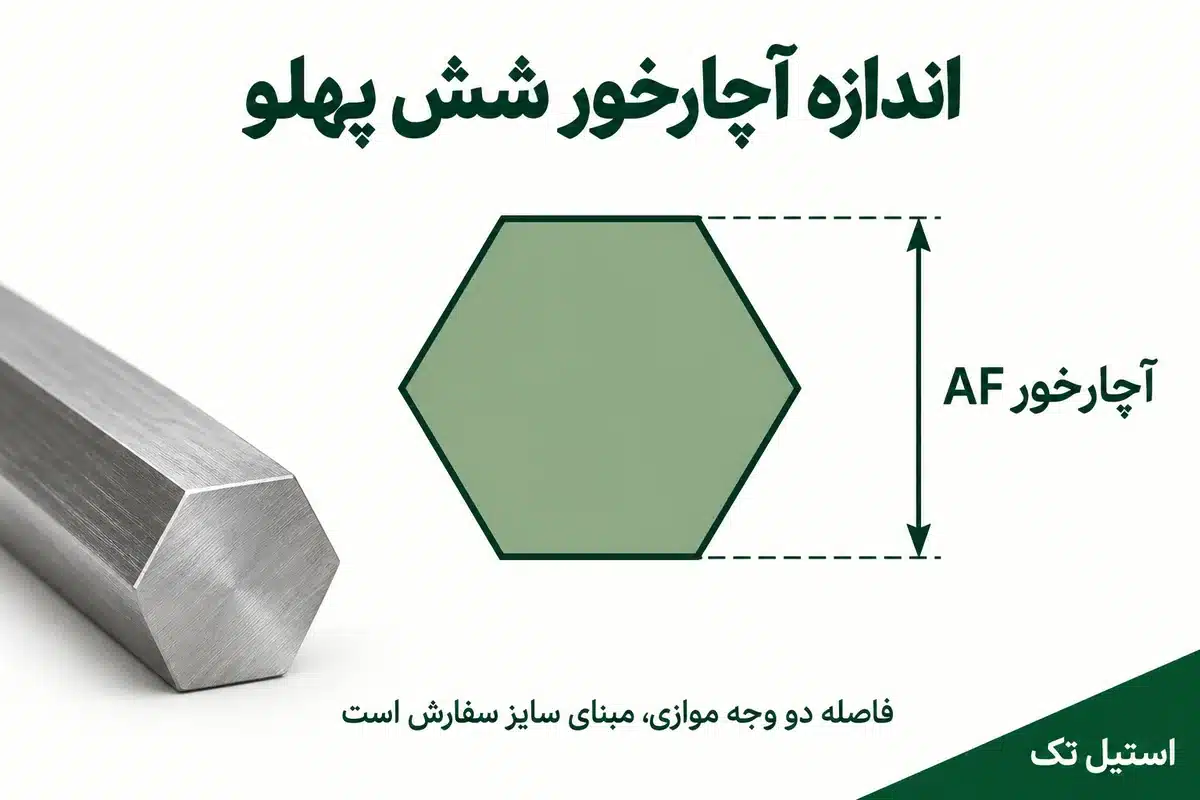

در سفارش معمول شش‌پهلو، سایز بر اساس فاصله دو وجه موازی بیان می‌شود. این فاصله را آچارخور یا AF می‌نامند. کولیس باید روی دو سطح تخت مقابل قرار بگیرد، نه روی دو رأس. برای نمونه، مقطع منظم با آچارخور ۲۰ میلی‌متر، فاصله رأس‌به‌رأس حدود ۲۳٫۰۹ میلی‌متر دارد. جابه‌جایی این دو عدد می‌تواند به سفارش ابعاد اشتباه منجر شود.

در یک شش‌ضلعی منتظم، فاصله رأس‌به‌رأس تقریباً ۱٫۱۵۴۷ برابر آچارخور است. این رابطه برای درک هندسه مفید است؛ کنترل کالای واقعی باید با تلرانس و شکل گوشه‌های توافق‌شده انجام شود. گوشه‌های گرد، تاب مقطع یا تغییر اندازه در طول شاخه نیز ممکن است روی کاربرد اثر بگذارد. به همین دلیل، یک اندازه‌گیری از سر شاخه تمام کنترل موردنیاز نیست.

اگر قرار است سطوح شش‌پهلو در قطعه نهایی بدون ماشین‌کاری باقی بمانند، دقت ابعاد و ظاهر آن‌ها اهمیت بیشتری پیدا می‌کند. اگر بخشی از طول تراش می‌شود و بخشی آچارخور می‌ماند، هماهنگی محور تراش و موقعیت سطوح را بررسی کنید. اندازه خام باید هم برای عملیات براده‌برداری کافی باشد و هم بخش باقی‌مانده با نیاز مونتاژ سازگار بماند.

چه زمانی شش پهلو از میلگرد گرد به‌صرفه‌تر است؟

برای ساخت قطعه‌ای با سر شش‌گوش، استفاده از خام شش‌پهلو ممکن است تعداد مراحل فرزکاری را کاهش دهد. اما این مزیت به شکل نهایی، تیراژ و تجهیزات کارگاه وابسته است. اگر بیشتر طول قطعه باید گرد شود، میزان براده و نحوه مهار را هم حساب کنید. ارزان‌تر بودن قیمت هر کیلو، به‌تنهایی هزینه تولید هر قطعه را تعیین نمی‌کند.

فرض کنید قرار است رابطی با بخش رزوه‌دار گرد و قسمت میانی آچارخور تولید شود. در این نمونه فرضی، می‌توان شش‌پهلو را با میلگرد گرد مقایسه کرد: در گزینه گرد، ساخت وجه‌های آچارخور زمان می‌برد؛ در گزینه شش‌پهلو، آماده‌سازی و تراش قسمت گرد مطرح است. زمان دستگاه، مصرف ابزار، پرت و تعداد قطعات قابل استخراج از شاخه، مبنای تصمیم اقتصادی هستند.

برای مقایسه خام گرد، دسته میلگرد استیل را ببینید. اگر نقشه واقعاً چهار سطح لازم دارد، استفاده از چهار پهلو استیل می‌تواند مسیر تولید دیگری باشد. تغییر شکل خام باید پس از بررسی ابعاد نهایی انجام شود؛ تنها شباهت کاربرد، دو مقطع را جایگزین مستقیم یکدیگر نمی‌کند.

۳۰۴، ۳۱۶ یا گرید ماشین‌کاری؛ جنس را مستقل انتخاب کنید

شش‌پهلو بودن، آلیاژ را مشخص نمی‌کند. مقطع شش‌ضلعی ممکن است از گریدهای متفاوت تولید شود و هر گرید پاسخ متفاوتی به خوردگی، جوشکاری و ماشین‌کاری داشته باشد. در سفارش، جنس را با عنوان دقیق بنویسید. اگر محصولی با نام عمومی «شش‌پر استیل» معرفی شده، پیش از نهایی کردن خرید، گرید و مدارک آن را بپرسید.

۳۰۴ برای بسیاری از شرایط عمومی بررسی می‌شود و ۳۱۶ در برخی محیط‌های کلریدی مزیت دارد. هیچ‌کدام را نباید برای هر محیطی مصون از خوردگی دانست. اگر نقشه گرید خوش‌تراش مانند ۳۰۳ می‌خواهد، قابلیت ماشین‌کاری را در کنار محدودیت‌های جوش و خوردگی ارزیابی کنید. جایگزینی با ۳۰۴ یا ۳۱۶ نیز نیاز به تأیید مشخصات فنی دارد.

برای قطعات رزوه‌دار، انتخاب متریال فقط یک بخش مسئله است. هندسه رزوه، بار، جفت فلزی مقابل و احتمال گیرپاژ باید بررسی شود. روغن‌کاری یا پوشش، اگر لازم باشد، باید با کاربرد و الزامات تماس محصول سازگار باشد. خرید شش‌پهلو با آلیاژ مناسب به‌تنهایی عملکرد مجموعه رزوه‌دار را تضمین نمی‌کند؛ کیفیت ساخت و مونتاژ هم در نتیجه نقش دارند.

جدول وزن شش پهلو؛ تفاوت آچارخور با قطر را در فرمول ببینید

مساحت شش‌ضلعی منتظم بر حسب آچارخور از رابطه ۰٫۸۶۶۰۲۵ × آچارخور به توان دو به دست می‌آید. برای برآورد وزن با چگالی فرضی ۷٫۹۳ گرم بر سانتی‌متر مکعب، اگر آچارخور بر حسب میلی‌متر و طول بر حسب متر باشد، وزن کیلوگرمی تقریباً برابر است با ۰٫۰۰۶۸۶۸ × آچارخور × آچارخور × طول.

اعداد جدول نظری هستند و موجودی یا طول عرضه را اعلام نمی‌کنند. گردی گوشه‌ها، تلرانس، چگالی گرید و طول واقعی می‌توانند وزن را تغییر دهند. برای خرید کیلویی، مبنای تسویه را مشخص کنید. همچنین فرمول میلگرد گرد را با قراردادن سایز آچارخور به‌جای قطر استفاده نکنید؛ شکل مقطع متفاوت است و نتیجه محاسبه هم فرق می‌کند.

کششی، نوردی و ترانس؛ مشخصه قابل اندازه‌گیری بخواهید

روش تولید و پرداخت، روی سطح، دقت و رفتار قطعه در ساخت اثر می‌گذارد. عنوان بازاری ترانس برای پذیرش یک سفارش دقیق کافی نیست. اگر نقشه به تلرانس مشخص نیاز دارد، مقدار و مرجع آن را در درخواست ثبت کنید. راستایی، پیچش در طول شاخه و وضعیت گوشه‌ها نیز ممکن است برای تغذیه دستگاه یا مونتاژ مهم باشند.

در راهنمای فنی مقاطع Atlas Steels، تلرانس‌ها بر اساس شکل مقطع و وضعیت تحویل تفکیک شده‌اند. استفاده از این مرجع کمک می‌کند پرسش درست بپرسید؛ به معنی آن نیست که تمام محصولات موجود در بازار یا استیل تک دقیقاً با همان تلرانس عرضه می‌شوند. مشخصات محموله را باید در پیشنهاد فروش تأیید کنید.

عنوان بخش فنی این مرجع «Dimensional Tolerances for Bar» است؛ دقت ابعادی یک مشخصه مستقل خرید است و از ظاهر براق به دست نمی‌آید.

برای بازرسی ورودی، آچارخور را در چند نقطه و روی جفت وجه‌های مختلف اندازه بگیرید. خراش عمیق، ضربه گوشه و آلودگی سطح را با معیار پذیرش توافق‌شده بررسی کنید. در تولید سری، بهتر است نمونه اولیه روی دستگاه و ابزار مهار آزمایش شود تا مشکل تغذیه یا نگهداری پیش از ورود کل بار به خط مشخص شود.

قیمت شش پهلو استیل را به هزینه هر قطعه تبدیل کنید

گرید، اندازه آچارخور، حالت سطح، مقدار سفارش، سازنده و نیاز به مدارک روی قیمت اثر دارند. برای محاسبه اقتصادی، هزینه برش، زمان ماشین‌کاری و تعداد قطعات سالم قابل تولید را نیز اضافه کنید. اگر تلرانس نامناسب باعث شود همه وجه‌ها دوباره ماشین‌کاری شوند، مزیت مورد انتظار از خرید خام شش‌پهلو کاهش پیدا می‌کند.

برای استعلام از استیل تک، آچارخور، طول، تعداد، گرید، وضعیت سطح و تلرانس‌های ضروری را بفرستید. ارسال نقشه بخش آچارخور و قسمت‌های تراش‌خورده به روشن شدن درخواست کمک می‌کند. موجودی سایز، طول قابل تحویل و امکان برش را برای همان سفارش تأیید کنید.

در خرید نهایی، مشخص کنید وزن مبنای فاکتور چیست و آیا برش، بسته‌بندی و حمل جداگانه محاسبه می‌شوند. اگر چند محموله در زمان‌های مختلف دریافت می‌کنید، مشخصات هر مرحله را با نمونه تأییدشده مقایسه کنید. حفظ ردیابی گرید و ثبت ابعاد ورودی، به‌ویژه وقتی چند آلیاژ ظاهراً مشابه در انبار دارید، از مصرف اشتباه ماده اولیه جلوگیری می‌کند.

بسته‌بندی و نگهداری روی کیفیت وجه‌ها اثر می‌گذارند

اگر سطح شش‌پهلو قرار است در محصول نهایی باقی بماند، محافظت از آن را در شرایط حمل ذکر کنید. برخورد شاخه‌ها، تماس با بست نامناسب یا قرار گرفتن کنار فولاد کربنی آلوده می‌تواند کار پرداخت را بیشتر کند. جداسازی گریدها و نشانه‌گذاری خوانا، پس از باز شدن بسته نیز باید حفظ شود. برای شاخه‌های بلند، روش جابه‌جایی و تکیه‌گاه مناسب اهمیت دارد؛ حمل نادرست ممکن است راستایی قابل استفاده را کاهش دهد. این جزئیات را همراه قیمت ببینید تا کالای تحویلی فقط از نظر وزن درست نباشد و برای ورود به تولید نیز شرایط مناسبی داشته باشد.
