ورق پانچ استیل
راهنمای تخصصی خرید ورق پانچ استیل
خیلی از خریداران هنگام سفارش ورق پانچ استیل فقط به گرید و ضخامت توجه می‌کنند. درحالی‌که نوع چشمه، اندازه سوراخ و فاصله میان سوراخها نیز باید متناسب با کاربرد انتخاب شوند. مشخص‌کردن این موارد کمک می‌کند ورقی با میزان عبور و استحکام مناسب تهیه کنید.
قیمت برخی ورقهای پانچ استیل آماده در بازار حدود ۷۶۵ تا ۸۲۰ هزار تومان برای هر کیلوگرم بوده است. محصولات موجود در استیل تک به‌صورت استعلامی قیمت‌گذاری می‌شوند و نرخ قطعی باید براساس مشخصات سفارش بررسی شود.
نکته: هنگام استعلام قیمت، عبارت کلی «ورق پانچ استیل» کافی نیست. گرید، ضخامت، ابعاد، قطر چشمه، آرایش سوراخها و تعداد شیت را نیز اعلام کنید.
ورق پانچ استیل چیست؟
ورق پانچ استیل یا ورق مشبک استیل از ایجاد سوراخ‌های منظم روی ورق استنلس استیل تولید میشود. این سوراخها می‌توانند گرد، مربع، لوبیایی، شش‌ضلعی یا دارای طرح سفارشی باشند.
استفاده از استنلس استیل باعث میشود این محصول علاوه بر امکان عبور هوا، نور، مایع یا ذرات، مقاومت مناسبی در برابر رطوبت و خوردگی داشته باشد. برای مشاهده خانواده کامل گریدها می‌توانید صفحه ورق استیل را بررسی کنید.
مشخصات چشمه مهم‌تر از ظاهر آن است
واژه «چشمه» در بازار معمولاً به اندازه سوراخ‌های ورق اشاره دارد؛ اما برای سفارش دقیق باید فاصله سوراخها و نوع آرایش آن‌ها نیز مشخص شود. دو ورق با چشمه ۲ میلی‌متر ممکن است به دلیل تفاوت فاصله سوراخها، درصد سطح باز و عملکرد متفاوتی داشته باشند.
مهم‌ترین اطلاعات مربوط به چشمه عبارت‌اند از:
- شکل سوراخ: گرد، مربع، لوبیایی یا سفارشی
- قطر یا طول و عرض چشمه
- فاصله مرکز تا مرکز سوراخها
- آرایش مستقیم یا زیگزاگی
- حاشیه بدون پانچ در اطراف ورق
- جهت قرارگیری چشمه‌های لوبیایی
- درصد سطح باز ورق

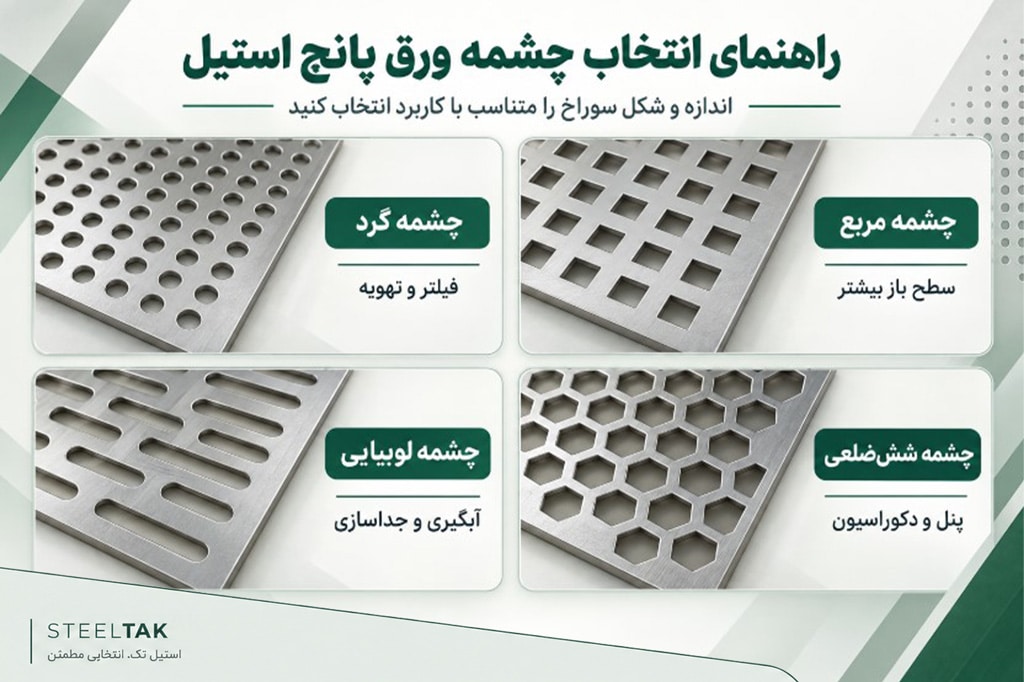

انتخاب نوع چشمه براساس کاربرد
چشمه گرد متداول‌ترین گزینه برای فیلتر، حفاظ و تجهیزات تهویه است. سوراخ‌های مربع سطح باز بیشتری ایجاد می‌کنند و چشمه‌های لوبیایی برای جداسازی، غربال‌گری یا هدایت مواد در یک جهت مشخص به کار می‌روند.
انتخاب چشمه تنها براساس زیبایی ممکن است باعث کاهش استحکام یا عملکرد نامناسب ورق شود. ابتدا میزان عبور موردنیاز و ابعاد ذرات تعیین شود و سپس شکل سوراخ انتخاب گردد.
درصد سطح باز چه تأثیری دارد؟
درصد سطح باز نشان می‌دهد چه مقدار از مساحت ورق به سوراخها اختصاص یافته است. افزایش این درصد معمولاً عبور هوا، نور یا سیال را بیشتر و وزن ورق را کمتر می‌کند؛ اما می‌تواند سختی و مقاومت مکانیکی پنل را کاهش دهد.
«در یک درصد سطح باز یکسان، سوراخ‌های گرد با آرایش زیگزاگی ۶۰ درجه، بیشترین استحکام را میان الگوهای رایج ورق پانچ ایجاد می‌کنند.»
منبع: Metalex
برای سوراخ‌های گرد با آرایش زیگزاگی ۶۰ درجه، درصد سطح باز به قطر سوراخ و فاصله مرکز تا مرکز آن‌ها وابسته است. در پروژه‌های تهویه و فیلتراسیون بهتر است این عدد در نقشه یا پیش‌فاکتور درج شود.
ضخامت ورق و فاصله سوراخها
هرچه ضخامت ورق بیشتر باشد، پانچ چشمه‌های بسیار ریز دشوارتر میشود. اگر قطر سوراخ نسبت به ضخامت ورق خیلی کم باشد، احتمال فرسودگی ابزار، پلیسه‌دارشدن لبه و تغییر شکل ورق افزایش پیدا می‌کند.
فاصله کم میان سوراخها نیز سطح باز را افزایش می‌دهد، اما نوارهای فلزی میان چشمه‌ها را ضعیف‌تر می‌کند. در قطعات تحت بار، حفاظ‌ها و پنل‌های بزرگ باید تعادل میان سطح باز و استحکام حفظ شود.
ورق پانچ استیل 304 یا 316؟
گرید ورق باید با میزان رطوبت، نوع ماده عبوری و روش شست‌وشوی تجهیز هماهنگ باشد. استفاده از گرید گران‌تر همیشه ضروری نیست و انتخاب گرید ارزان برای یک محیط خورنده نیز می‌تواند عمر قطعه را کاهش دهد.
ورق پانچ استیل 304
گرید 304 برای تجهیزات عمومی، صنایع غذایی، سیستم‌های تهویه و محیط‌هایی که تماس شدید با نمک یا مواد شیمیایی ندارند، انتخاب متداولی است. مشخصات این آلیاژ در صفحه ورق استیل 304 و 304L قابل بررسی است.
ورق پانچ استیل 316
گرید 316 به دلیل داشتن مولیبدن، برای بسیاری از محیطهای مرطوب، ساحلی و شیمیایی مقاومت بیشتری دارد. اگر ورق با کلرید، آب شور یا مواد خورنده تماس دارد، محصولات ورق استیل 316 و 316Ti نیز مقایسه شوند.
انتخاب نهایی باید با توجه به نوع سیال، دما، غلظت مواد خورنده و دفعات شست‌وشو انجام شود.
ابعاد و چشمه‌های موجود در استیل تک
محصولات این دسته در استیل تک عمدتاً با ابعاد ۱۰۰۰×۲۰۰۰ میلی‌متر و سطح مات 2B فهرست شده‌اند. ضخامت‌های رایج شامل ۰٫۷۵، ۱، ۱٫۵ و ۲ میلی‌متر و اندازه چشمه‌ها شامل ۰٫۷۵، ۱، ۱٫۵، ۲ و ۵ میلی‌متر است.
تمام ترکیب‌های ضخامت و چشمه همیشه موجود نیستند. پیش از سفارش باید گرید 304 یا 316، ضخامت، قطر چشمه و تعداد شیت موردنیاز را با جدول محصولات تطبیق دهید.

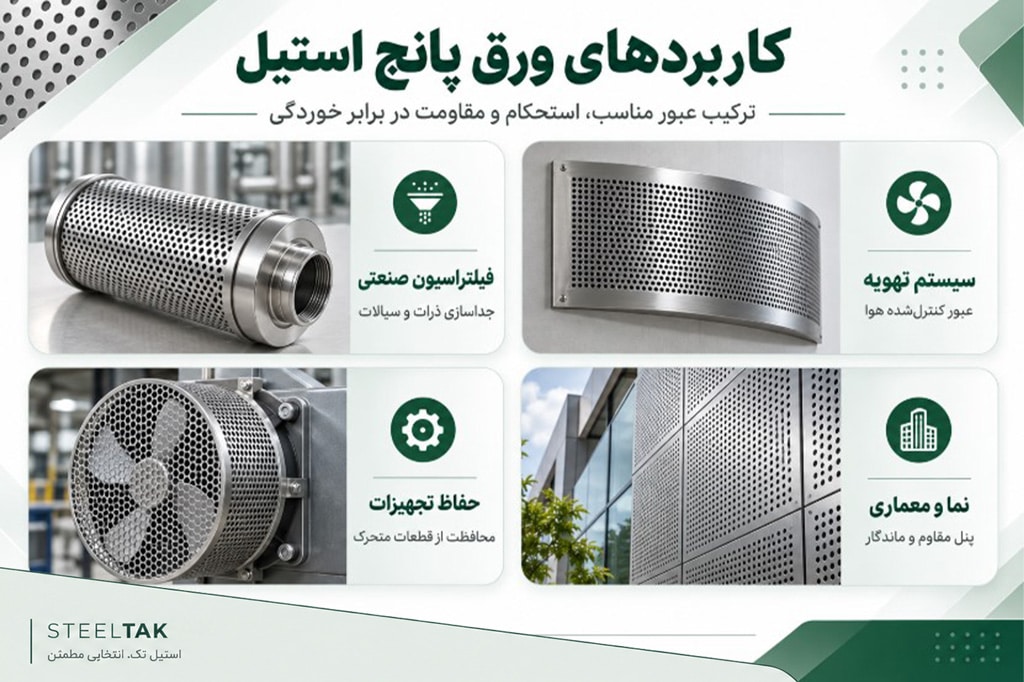

کاربردهای ورق پانچ استیل
این محصول زمانی استفاده میشود که قطعه باید هم‌زمان امکان عبور، جداسازی یا تهویه را فراهم کند و در برابر رطوبت و شست‌وشو نیز مقاوم باشد.
کاربردهای رایج عبارت‌اند از:
- ساخت صافی و فیلتر صنعتی
- تجهیزات صنایع غذایی و دارویی
- صفحات محافظ ماشین‌آلات
- دریچه و کانال سیستم تهویه
- سبد، سرند و تجهیزات جداسازی
- محافظ فن، موتور و قطعات متحرک
- آبگیری و عبور سیالات
- صفحات آکوستیک و کنترل صدا
- نمای ساختمان و پنل دکوراتیو
- قفسه و تجهیزات فروشگاهی
برای ساخت مخازن، فیلترها و قطعات خطوط تولید می‌توان سایر محصولات ورق استیل صنعتی را نیز از نظر گرید و ضخامت مقایسه کرد.
قیمت ورق پانچ استیل چگونه محاسبه میشود؟
قیمت نهایی از بهای ورق خام، هزینه پانچ و خدمات تکمیلی تشکیل میشود. به همین دلیل قیمت هر کیلو ورق پانچ‌شده ممکن است با ورق ساده همان گرید متفاوت باشد.
عوامل اصلی تعیین‌کننده قیمت عبارت‌اند از:
- گرید 304، 316 یا آلیاژ سفارشی
- ضخامت و ابعاد ورق
- شکل و اندازه چشمه
- فاصله میان سوراخها
- درصد سطح باز
- تعداد ضربه و پیچیدگی پانچ
- مقدار حاشیه بدون سوراخ
- کیفیت سطح و روکش محافظ
- تیراژ سفارش
- هزینه برش، پلیسه‌گیری و بسته‌بندی
برای دریافت نرخ قطعی می‌توانید مشخصات کامل محصول را از طریق استعلام قیمت ارسال کنید.
وزن ورق پانچ‌شده چگونه به دست می‌آید؟
وزن ورق پانچ‌شده از وزن ورق ساده کمتر است و مقدار این کاهش به درصد سطح باز بستگی دارد. برای برآورد اولیه می‌توان وزن ورق ساده را محاسبه و درصد مربوط به سوراخها را از آن کم کرد.
وزن تقریبی ورق پانچ = وزن ورق ساده × (۱ منهای درصد سطح باز)
این فرمول تقریبی است و حاشیه‌های پانچ‌نشده یا بخش‌های دارای الگوی متفاوت می‌توانند وزن واقعی را تغییر دهند. برای محاسبه وزن ورق پایه می‌توانید از محاسبه‌گر وزن استیل تک استفاده کنید.
پانچ آماده بخریم یا سفارش تولید بدهیم؟
ورق پانچ آماده برای سفارش‌هایی مناسب است که ابعاد، ضخامت و چشمه آن‌ها با محصولات موجود بازار تطابق دارد. این روش معمولاً زمان تحویل کوتاه‌تری دارد و برای تعداد کم مقرون‌به‌صرفه‌تر است.
تولید سفارشی زمانی مناسب است که پروژه به حاشیه مشخص، الگوی خاص، سطح باز کنترل‌شده یا ابعاد غیررایج نیاز دارد. هزینه ساخت یا آماده‌سازی قالب و حداقل تیراژ باید قبل از ثبت سفارش مشخص شود.
کنترل کیفیت ورق پیش از تحویل
کیفیت پانچ تنها به یکسان‌بودن قطر سوراخها محدود نمی‌شود. تابیدگی ورق، پلیسه پشت سوراخها و آسیب سطحی می‌توانند در مونتاژ یا عملکرد نهایی مشکل ایجاد کنند.
هنگام تحویل موارد زیر را کنترل کنید:
- یکنواختی اندازه و فاصله چشمه‌ها
- تختی و تاب نداشتن ورق
- میزان پلیسه اطراف سوراخها
- سلامت سطح و نبود خط‌وخش عمیق
- ابعاد حاشیه پانچ‌نشده
- کیفیت لبه‌های برش
- تطابق گرید با سفارش
- وجود روکش محافظ در کاربردهای ظاهری
اگر ورق در صنایع غذایی، دارویی یا شیمیایی استفاده میشود، گواهی متریال و کیفیت سطح نیز باید بررسی شود.
خرید ورق پانچ استیل از استیل تک
در استیل تک امکان بررسی ورقهای پانچ 304 و 316 با ضخامت‌ها و چشمه‌های مختلف فراهم شده است. مشخصات محصول را می‌توانید از جدول ابتدای صفحه انتخاب کرده و موجودی و قیمت نهایی را از واحد فروش دریافت کنید.
برای استعلام دقیق، سفارش خود را به این شکل اعلام کنید:
ورق پانچ استیل 304، ضخامت ۱٫۵ میلی‌متر، ابعاد ۱۰۰۰×۲۰۰۰، سطح مات 2B، چشمه گرد ۲ میلی‌متر، تعداد ۱۰ شیت
اعلام کامل این اطلاعات، امکان بررسی موجودی، محاسبه وزن و ارائه قیمت دقیق‌تر را فراهم می‌کند.
سوالات متداول
قیمت هر کیلو ورق پانچ استیل چقدر است؟
قیمت برخی ورقهای پانچ استیل بازار حدود ۷۶۵ تا ۸۲۰ هزار تومان برای هر کیلوگرم بوده است. نرخ دقیق استیل تک براساس گرید، ضخامت، چشمه و تعداد سفارش استعلام میشود.
چشمه ورق پانچ استیل چیست؟
چشمه به اندازه سوراخ ایجادشده روی ورق گفته میشود. برای سفارش دقیق باید شکل چشمه، قطر سوراخ، فاصله مرکز تا مرکز و آرایش سوراخها نیز مشخص شوند.
برای صنایع غذایی گرید 304 بهتر است یا 316؟
گرید 304 برای بسیاری از محیطهای غذایی عمومی مناسب است. در صورت تماس با نمک، کلرید، شویندههای قوی یا مواد خورنده، گرید 316 باید بررسی شود.
آیا ورق پانچ استیل در ابعاد سفارشی تولید میشود؟
بله، امکان تولید با ابعاد، حاشیه و الگوی سفارشی وجود دارد؛ اما محدودیت دستگاه، هزینه قالب، حداقل تیراژ و زمان تحویل باید پیش از سفارش مشخص شود.
چگونه چشمه مناسب را انتخاب کنیم؟
اندازه ذرات، میزان عبور هوا یا سیال، استحکام موردنیاز و امکان تمیزکاری تعیین‌کننده هستند. انتخاب تنها براساس ظاهر سوراخ ممکن است عملکرد موردانتظار را تأمین نکند.
