ورق استیل ۳۰۹ چیست؟ مشخصات، کاربرد و تفاوت‌ها

وقتی صحبت از تجهیزات در معرض حرارت بالا می‌شود، اولین پرسش این است:  ورق استیل ۳۰۹ چیست و چرا در پروژه‌های حرارتی انتخاب می‌شود؟
قبلاً درباره اینکه ورق استیل ۳۰۴ چیست مفصل گفتیم. حال می‌خواهیم درباره ورق ۳۰۹ صحبت کنیم. این ورق یک فولاد زنگ‌نزن آستنیتی از سری 300 است که با درصد بالای کروم و نیکل طراحی شده تا در برابر اکسیداسیون، حرارت و محیط‌های خورنده عملکرد پایدار داشته باشد. این گرید در دسته استیل‌های نسوز قرار می‌گیرد و برای کار در شرایط حرارتی بالا مناسب است.

ترکیب آلیاژی آن باعث می‌شود ساختار فلزی در دمای بالا دچار افت شدید خواص مکانیکی نشود و لایه اکسیدی محافظ روی سطح شکل بگیرد. همین ویژگی دلیل استفاده گسترده آن در کوره‌ها، تجهیزات احتراقی و صنایع حرارتی است. در ادامه به بررسی مشخصات و ویژگی‌های ورق استیل ۳۰۹ می‌پردازیم.

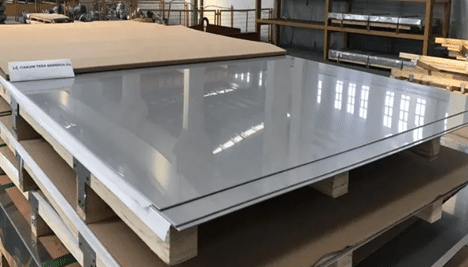

ورق استیل ۳۰۹ چیست؟

این گرید با نام‌های UNS S30900 و در استاندارد اروپایی با شماره ۱.۴۸۲۸ شناخته می‌شود. ساختار آن آستنیتی است؛ یعنی خاصیت مغناطیسی ندارد و جذب آهن‌ربا نمی‌شود. در مقایسه با گریدهای رایج‌تری مانند ۳۰۴، درصد کروم و نیکل بالاتری دارد و همین افزایش عناصر آلیاژی، پایداری حرارتی آن را ارتقا می‌دهد.

در شرایط هوای خشک، مقاومت اکسیداسیونی آن تا حدود ۱۰۳۸ درجه سانتی‌گراد گزارش شده است. همچنین مقاومت بالایی در برابر خوردگی دارد. در کاربردهای تناوبی، این عدد کمی کاهش پیدا می‌کند. بنابراین هنگام انتخاب، باید نوع سیکل حرارتی پروژه مشخص باشد.

ترکیب شیمیایی و ساختار متالورژیکی استیل ۳۰۹

استیل ۳۰۹ یک فولاد زنگ‌نزن آستنیتی پایدار در دمای بالا است که نسبت بالای کروم و نیکل در آن، تشکیل فاز آستنیت را در گستره وسیعی از دما تضمین می‌کند. حضور ۲۲ تا ۲۴ درصد کروم باعث ایجاد لایه اکسید کروم فشرده و چسبنده روی سطح می‌شود که مانع نفوذ اکسیژن و تخریب فلز پایه در حرارت‌های بالا است.

نیکل ۱۲ تا ۱۵ درصدی نیز پایداری ساختار آستنیتی را حفظ کرده و مقاومت در برابر شوک حرارتی و تغییر شکل در دماهای بالا را تقویت می‌کند. در جدول زیر به‌صورت دقیق پاسخ سوال ورق استیل ۳۰۹ چیست و چه ترکیبات شیمیایی دارد  را شرح می‌دهیم:

لازم به ذکر است که کروم نقش اصلی در ایجاد لایه اکسید محافظ دارد. نیکل ساختار آستنیتی را پایدار نگه می‌دارد و مقاومت در برابر حرارت و خوردگی را افزایش می‌دهد.در نسخه 309 s  میزان کربن به حداکثر ۰.۰۸ درصد کاهش پیدا می‌کند تا رسوب کاربید در ناحیه جوش کنترل شود. در صورتی که در نسخه 309 h  کربن بالاتر است و استحکام خزشی در دمای بالا افزایش می‌یابد.

مشخصات فنی و خواص مکانیکی ورق استیل ۳۰۹

ارزیابی رفتار مکانیکی استیل ۳۰۹ زمانی اهمیت پیدا می‌کند که قطعه هم‌زمان در معرض دمای بالا و تنش مکانیکی قرار دارد. این آلیاژ به دلیل پایداری حرارتی  و مقاومت کششی برای ساخت اجزای تحت بار در محیط‌های داغ مناسب است. ساختار آستنیتی پایدار آن سبب می‌شود در دمای محیط شکل‌پذیری آن حفظ شده و در برابر تغییر شکل ناگهانی یا ترک‌خوردگی عملکرد کنترل‌شده‌ای داشته باشد.

از منظر مهندسی، نسبت استحکام به ازدیاد طول نشان می‌دهد این گرید تعادل قابل قبولی میان استحکام و چقرمگی دارد. مدول الاستیسیته نزدیک به ۲۰۰ گیگاپاسکال بیانگر رفتار الاستیک مشابه سایر فولادهای زنگ‌نزن آستنیتی است، در حالی که سختی متوسط آن امکان ماشینکاری و فرم‌دهی صنعتی را بدون ایجاد تنش‌های مخرب فراهم می‌کند. این آلیاژ با عملیات حرارتی سخت نمی‌شود و افزایش مقاومت آن از طریق کار سرد صورت می‌گیرد، که منجر به بالا رفتن سختی و کاهش نسبی شکل‌پذیری خواهد شد. مهم‌ترین خواص مکانیکی این آلیاژ به شرح زیر است:

• استحکام کششی: حدود ۶۲۰ مگاپاسکال
• استحکام تسلیم: حدود ۲۰۵ مگاپاسکال
• درصد ازدیاد طول: حدود ۴۰ درصد
• سختی: حدود ۱۴۷ برینل
• مدول یانگ: حدود ۲۰۰ گیگاپاسکال
• چگالی: حدود ۷.۸ تا ۸ گرم بر سانتی‌متر مکعب

این اعداد نشان می‌دهد ورق استیل ۳۰۹ علاوه بر مقاومت حرارتی، توان تحمل تنش مکانیکی قابل‌قبولی نیز دارد. شکل‌پذیری آن نسبت به برخی گریدهای سری ۳۰۰ کمی پایین‌تر است، ولی برای عملیات نورد و فرم‌دهی صنعتی مناسب ارزیابی می‌شود. این آلیاژ از طریق عملیات حرارتی سخت نمی‌شود و افزایش سختی آن با کار سرد انجام می‌گیرد.

استیل 309 تا چه دمایی مقاومت دارد؟

محدوده دمایی مقاومت این ورق استیل به شرح زیر است:

• مقاومت در برابر اکسیداسیون در هوای خشک: حدود ۱۰۳۸ درجه سانتی‌گراد
• کارکرد پیوسته در برخی کاربردها: تا حدود ۱۰۹۳ درجه سانتی‌گراد
• در شرایط خاص، دمای ۱۱۷۷ درجه سانتی‌گراد نیز به عنوان دمای کاری ذکر شده، ولی برای حفظ خواص، کنترل سیکل حرارتی ضروری است.

نکته مهم این است که در سیکل‌های حرارتی متناوب، دمای مجاز کاهش پیدا می‌کند. همچنین این آلیاژ در برابر کربوره شدن (اتفاقی که در آن کربن از محیط اطراف وارد سطح فلز می‌شود و معمولاً در دماهای بالا و در فضاهای حاوی گازهای کربن‌دار مثل CO، گاز طبیعی یا هیدروکربن‌ها رخ می‌دهد.) مقاومت بالایی ندارد و برای محیط‌های با بار کربنی شدید توصیه نمی‌شود.

کاربردهای ورق استیل ۳۰۹ در صنعت

ساختار مقاوم در برابر حرارت باعث شده این گرید در صنایع مختلفی مورد استفاده قرار گیرد. از مهم‌ترین کاربردهای ورق استیل ۳۰۹ می‌توان به موارد زیر اشاره کرد:

• جداره داخلی کوره‌های صنعتی؛
• قطعات مشعل و محفظه احتراق؛
• دیگ‌های بخار و پاتیل‌های حرارتی؛
• مبدل‌های حرارتی در صنایع پتروشیمی؛
• قطعات اگزوز و سیستم‌های تخلیه گاز داغ؛
• قابل استفاده درتجهیزات نیروگاهی؛
• و کاربردی در اجزای موتور جت.

در محیط‌های حاوی ترکیبات گوگردی نیز تا حدود ۱۰۰۰ درجه سانتی‌گراد قابل استفاده است، ولی برای محیط‌های بسیار مرطوب طراحی نشده است. اگر هدف شما بررسی شرایط تأمین این گرید باشد، در صفحه خرید ورق استیل ۳۰۹ می‌توانید مشخصات ابعادی و وضعیت عرضه را بررسی کنید.

مزایا و معایب ورق استیل ۳۰۹

انتخاب ورق استیل ۳۰۹ فقط بر اساس «نسوز بودن» انجام نمی‌شود؛ رفتار آن در برابر تنش مکانیکی، شرایط شیمیایی محیط و هزینه تأمین هم باید هم‌زمان ارزیابی شود. این گرید در برخی پروژه‌ها عملکرد بسیار پایدار ارائه می‌دهد و در برخی کاربردهای عمومی توجیه اقتصادی ندارد. در ادامه، مزایا و محدودیت‌های آن را جزئی‌تر بررسی می‌کنیم تا در زمان خرید و فروش ورق استیل ویژگی‌های مثبت و منفی استیل ۳۰۹ را در نظر بگیرید.

مزایا

پایداری ساختاری در دمای بالا؛

مقاومت مناسب در برابر اکسیداسیون؛

غیرمغناطیسی بودن؛

قابلیت جوشکاری با روش‌های  TIG ، MIG، SMAW، FCAW  و پلاسما؛

و استحکام مکانیکی قابل قبول در دمای محیط و بالا.

معایب

در پاسخ ورق استیل ۳۰۹ چیست، مطرح کردن معایب آن نیز حائز اهمیت است. برخی از این معایب عبارت‌اند از:

مقاومت متوسط در برابر کربوره شدن؛

هزینه بالاتر نسبت به گریدهای عمومی مانند ۳۰۴؛

نیاز به کنترل دقیق حرارت ورودی در عملیات جوشکاری؛

و مقاومت کمتر در محیط‌های دریایی مرطوب نسبت به برخی گریدهای تخصصی.

آیا ورق استیل ۳۰۹ برای پروژه شما مناسب است؟

برای پاسخ به این سؤال باید سه پارامتر اصلی را بررسی کنید:

۱. حداکثر دمای کاری
اگر قطعه شما در بازه بالای ۹۰۰ درجه سانتی‌گراد فعالیت می‌کند، این گرید گزینه جدی محسوب می‌شود.

۲. نوع محیط شیمیایی
در محیط‌های اکسیدکننده عملکرد مطلوبی دارد. در شرایط کربوره شدید انتخاب مناسبی نیست.

۳. سیکل حرارتی
اگر سیستم شما با نوسان دمایی شدید کار می‌کند، باید نسخه مناسب 309 s یا 309 h را انتخاب کنید.

در پروژه‌هایی که تمرکز اصلی روی مقاومت حرارتی است و نه صرفاً مقاومت به خوردگی عمومی، ورق استیل ۳۰۹ انتخاب مهندسی‌تری نسبت به گریدهای معمولی سری ۳۰۰ به نظر می‎رسد. البته در پایان توصیه می‌کنیم که قبل از اقدام برای خرید تفاوت ورق استیل ۳۱۰ و ۳۰۹ را مورد ارزیابی قرار داده و با دریافت خدمات مشاوره رایگان استیل تک سازگارترین محصول با پروژه‌تان را سفارش دهید.
